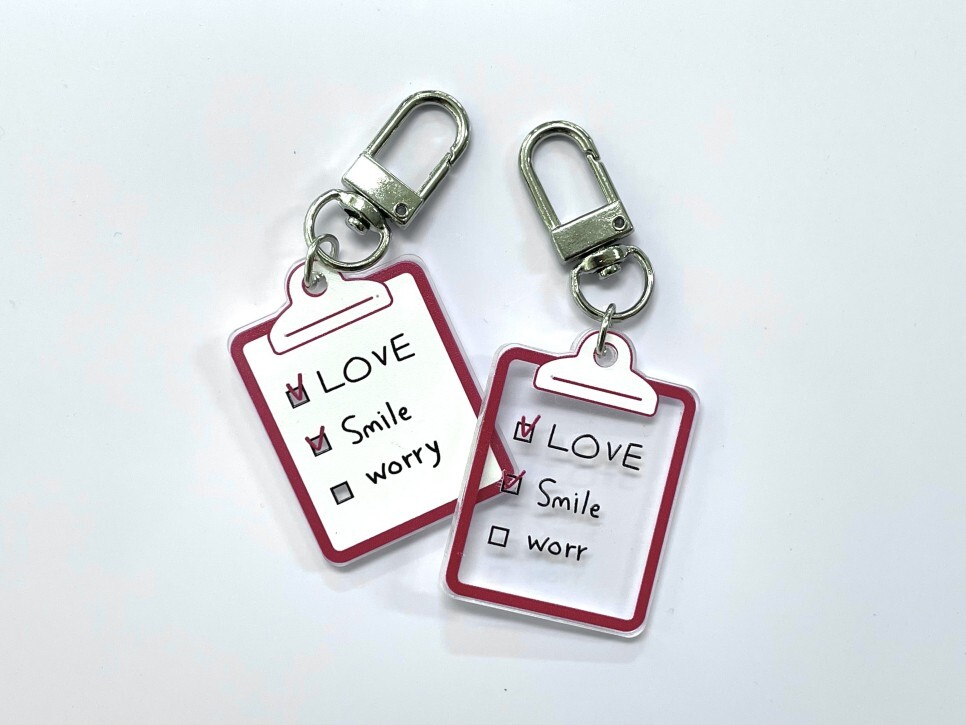

[메이킹] 아크릴 키링 만들기 (굿즈 제작법)

안녕하세요

시제품제작 전문 블로그, 메이킹(MAKING)입니다

​

'메이킹(MAKING)'은 (주)한국전자기술의 시제품제작 전문팀명입니다'

시제품에 대한 정보와 제작사례를 블로그를 통해 소개하려고 합니다.

---

시제품 제작에 대한 모든 것

(#3.아크릴 키링 편)

​

안녕하세요, 시제품 제작 전문 메이킹( MAKING)입니다🙂

오늘은 UV프린터와 레이저가공기를 활용하여

아크릴 키링 만드는 법에 대한 내용을 공유할께요!

​

---

사용장비

시제품 제작은 메이킹(MAKING)

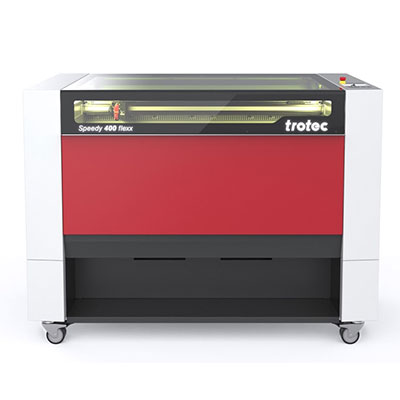

1. 레이저가공기

장비명: SPEEDY 400

활용범위: 레이저 커팅, 각인

내용: 소재의 절단이나 형상을 제작하는 데 쓰이는 장비. 굿즈 제작시 아크릴 절단에 사용됩니다

​

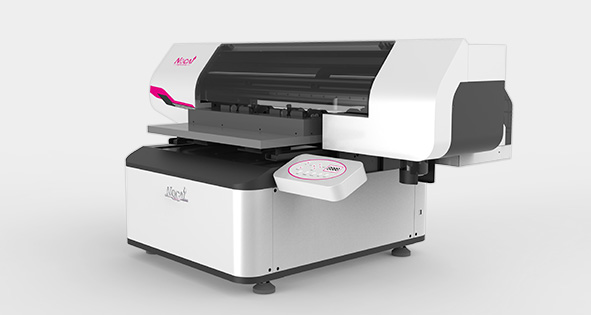

2. UV프린터

장비명: NC-UV0406

활용범위: 철판, 유리, 아크릴 등 그래픽 이미지 출력 (원통 물체 출력 가능)

내용: 다양한 소재에 그래픽 이미지를 출력하는 장비입니다.

​

​

도안 제작

시제품 제작은 메이킹(MAKING)



사용한 프로그램: 일러스트

​

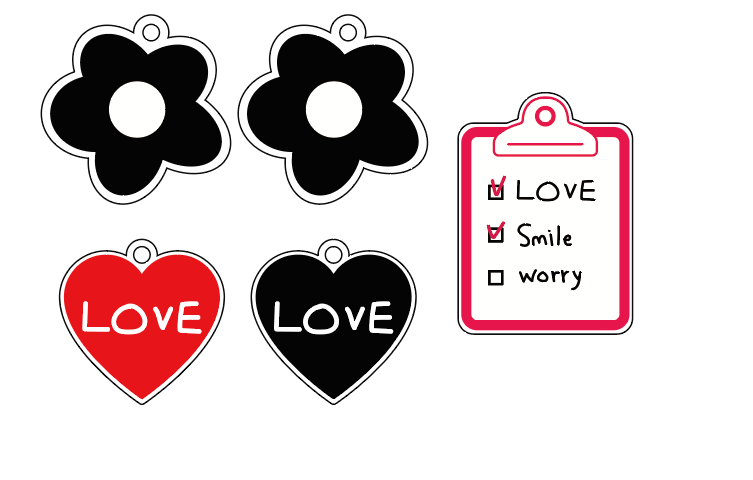

만들고 싶은 키링 도안을 만들어줍니다.

PNG 형식의 배경이 없는 이미지를 가져와도 무관합니다.

​

​

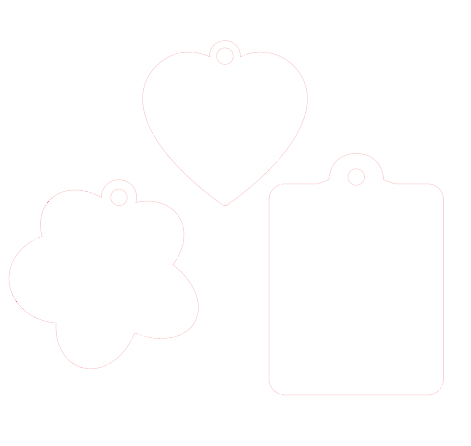

레이저가공기로 컷팅을 진행할 윤곽선을 만들어줍니다.

​

​

색상: RGB(255,0,0)

획두께: 0.001pt

​

​

고리를 달 구멍을 만들어 저장을 해주시면 됩니다.

저는 3mm지름으로 구멍을 내주었습니다.

​

레이저 커팅 > UV프린터 인쇄 진행

시제품 제작은 메이킹(MAKING)

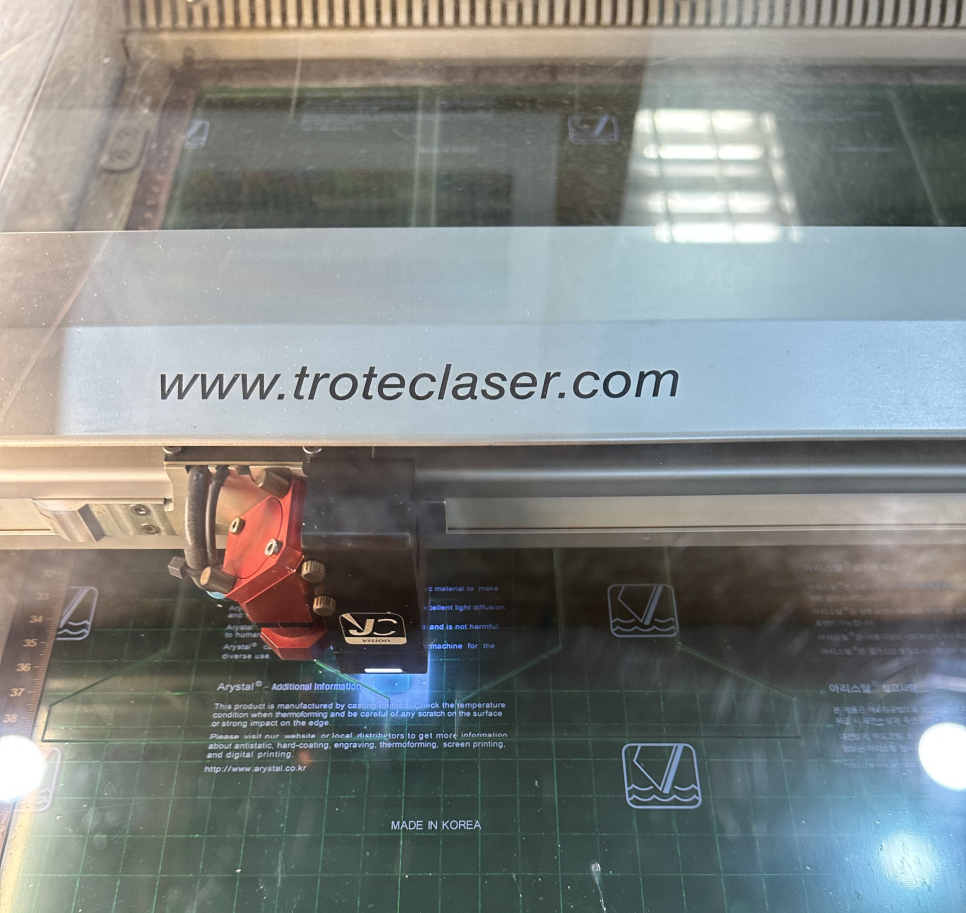

도안이 완성되었다면 레이저커팅을 진행해줄껀데요!

정해진 순서는 없지만 모든 장비 공정시 기준점을 설정해주어야합니다.

​

이 과정에서 레이저 가공은 한번 가공되면 되돌릴 수 없는 점, 소재 낭비가 큰점 때문에

레이저 커팅 진행 후 UV프린터 인쇄를 진행하고 있습니다.

​

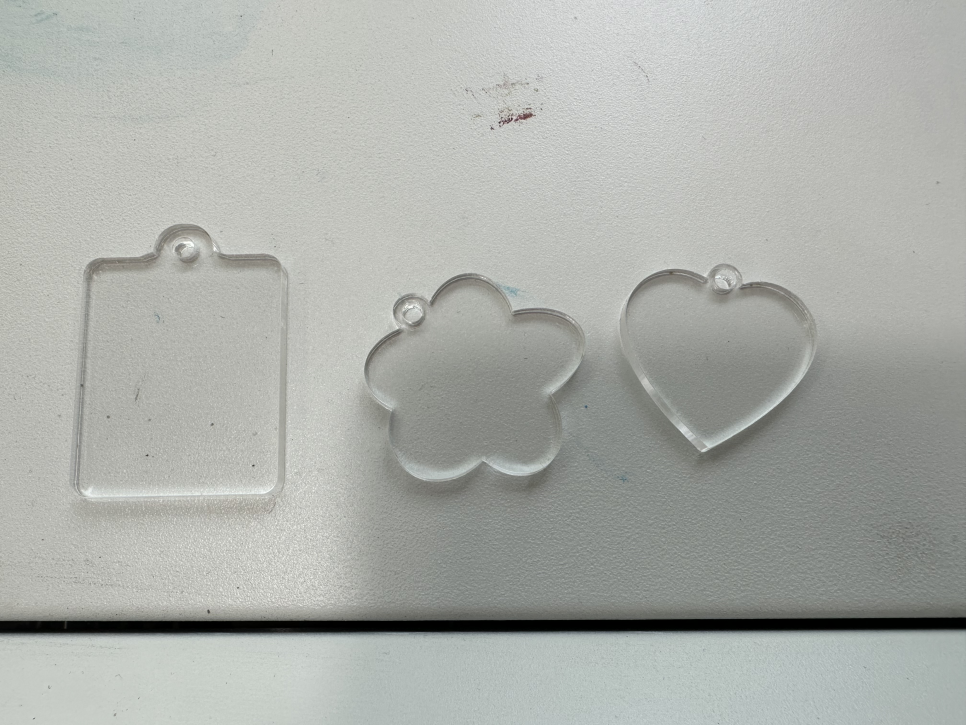

컷팅이 깔끔하게 잘 되었죠?

소재 두께에 따라 레이저 설정 값을 다르게 해줘야하는데

만약 소재 두께에 비해 레이저가 세게 설정되어있다면 아크릴 단면이 그을리게 됩니다

​

​

​

​

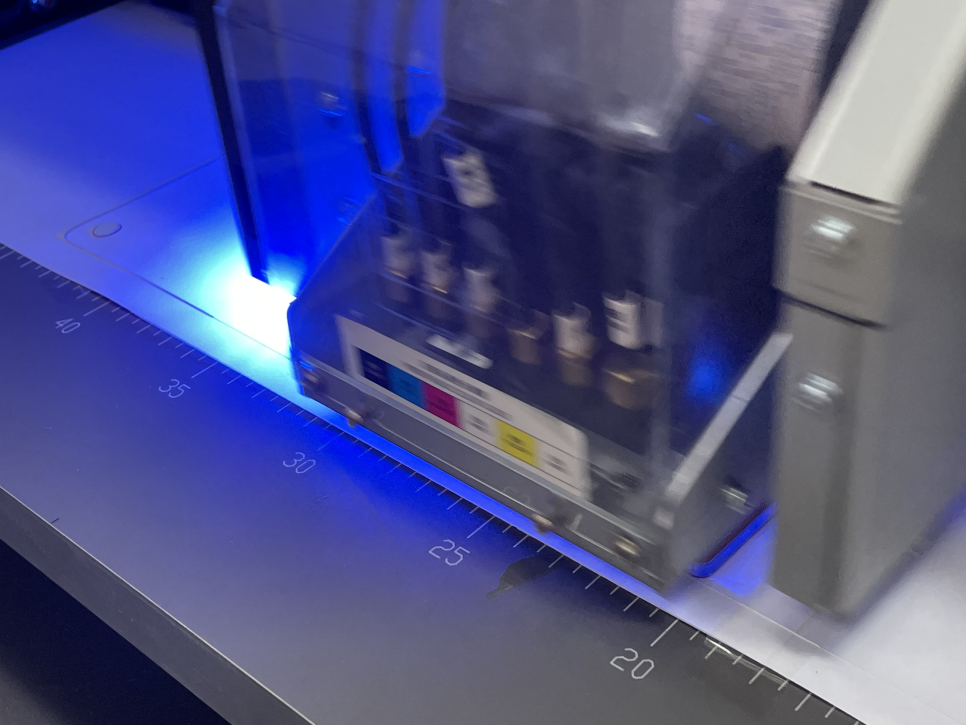

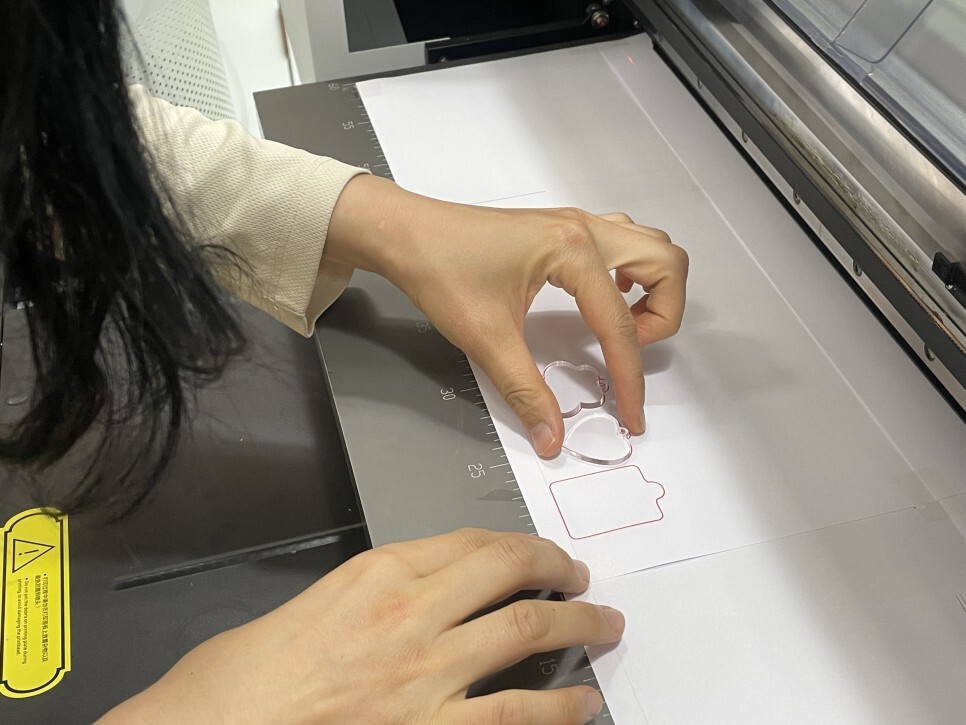

UV프린터 출력을 위해 대지를 만들어 우선적으로 출력 후

아크릴을 해당 위치에 올려 출력을 진행합니다

​

이미지가 정확한 위치에 밀림 없이 출력될 수 있도록 하는 과정입니다.

​

​



부자재 조립

시제품 제작은 메이킹(MAKING)

출력이 완료된 뒤 O링과 키링 부자재를 구멍에 끼워주시면

키링이 완성됩니다.

​

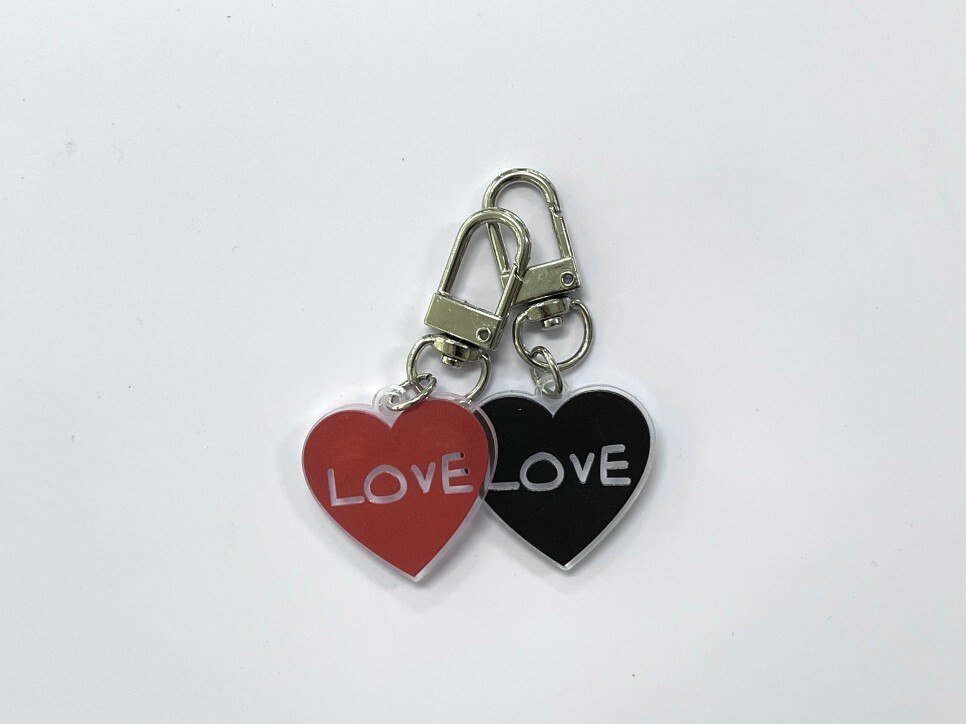

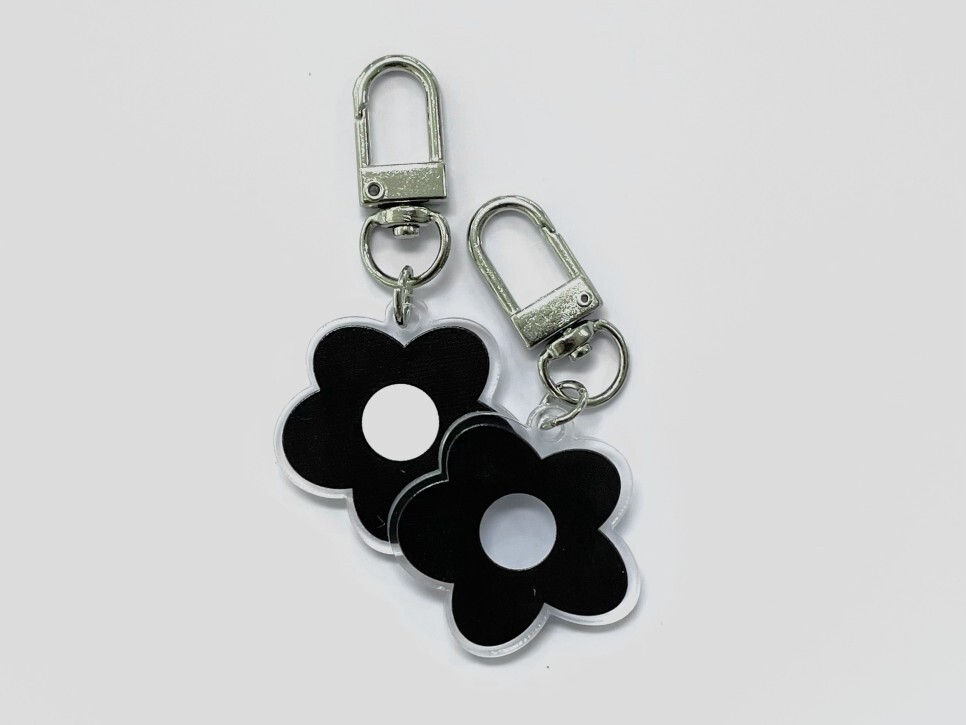

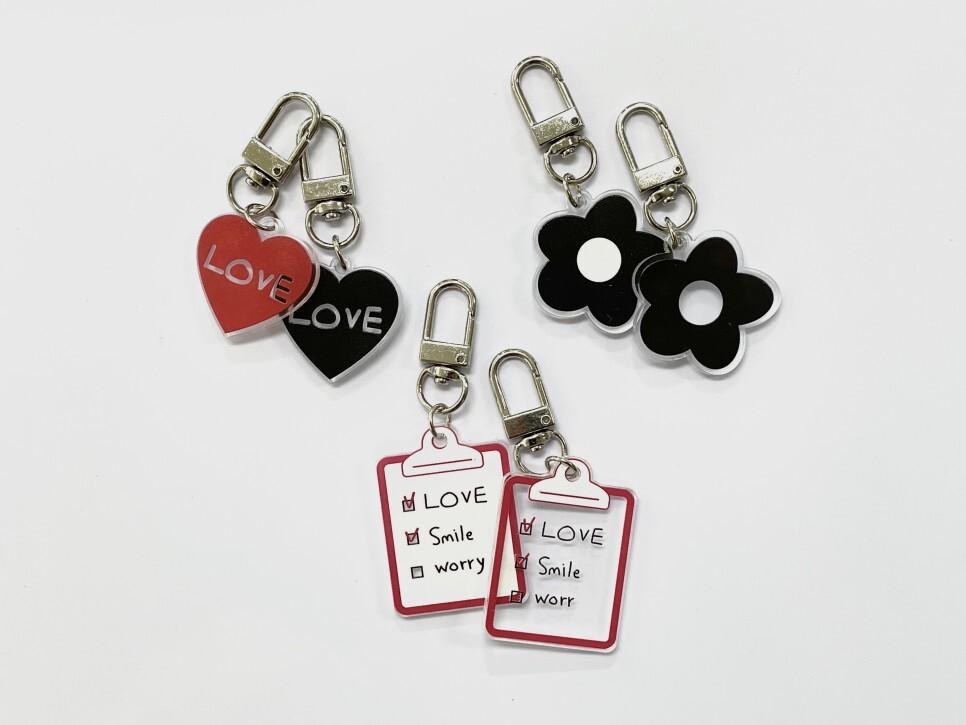

완성된 키링 이미지

​​

저희 메이킹에서는 다양한 종류의 시제품을 제작하고 있습니다.

소량의 굿즈부터 큰 제품까지 다양한 제품을 진행하고 있으며, 디자인과 제품개발까지 진행이 가능한

원스톱 개발 업체 (주) 한국전자기술의 팀입니다.

​

---

시제품 출력의뢰는 메이킹(MAKING)

​

오늘은 아크릴 키링 제작법에 대해 알아보았는데요!
